Алюминиевые горизонтальные жалюзи G-FORM

ГлавнаяКаталогАлюминиевые горизонтальные жалюзи G-FORM

Краткое описание

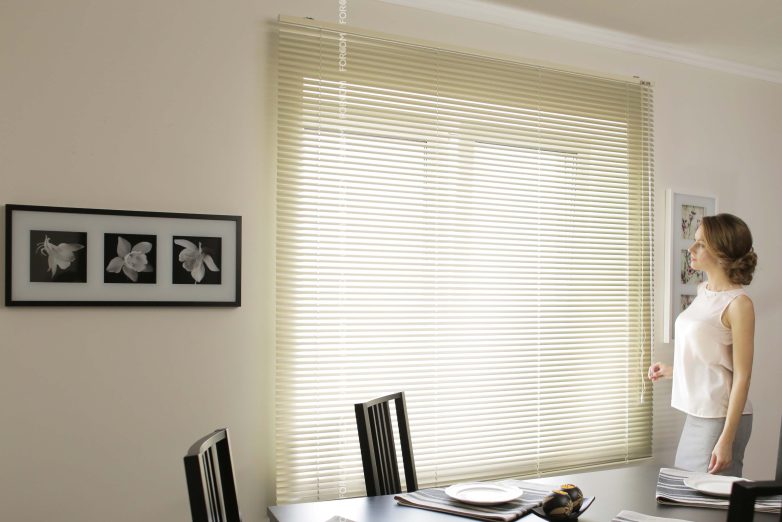

Горизонтальные жалюзи G-FORM предназначены для установки на стену, потолок, в проём и на пластиковые и мансардные окна.

Преимущества

  • Низкая цена
  • Простота установки.

Недостатки

  • Ограничения по размерам.

Основные характеристики

  • Максимальная ширина: 2500 мм.
  • Максимальная высота: 3000 мм.
  • Максимальная площадь: 6 м²
  • Типы крепления: На саморезы, накидные кронштейны.

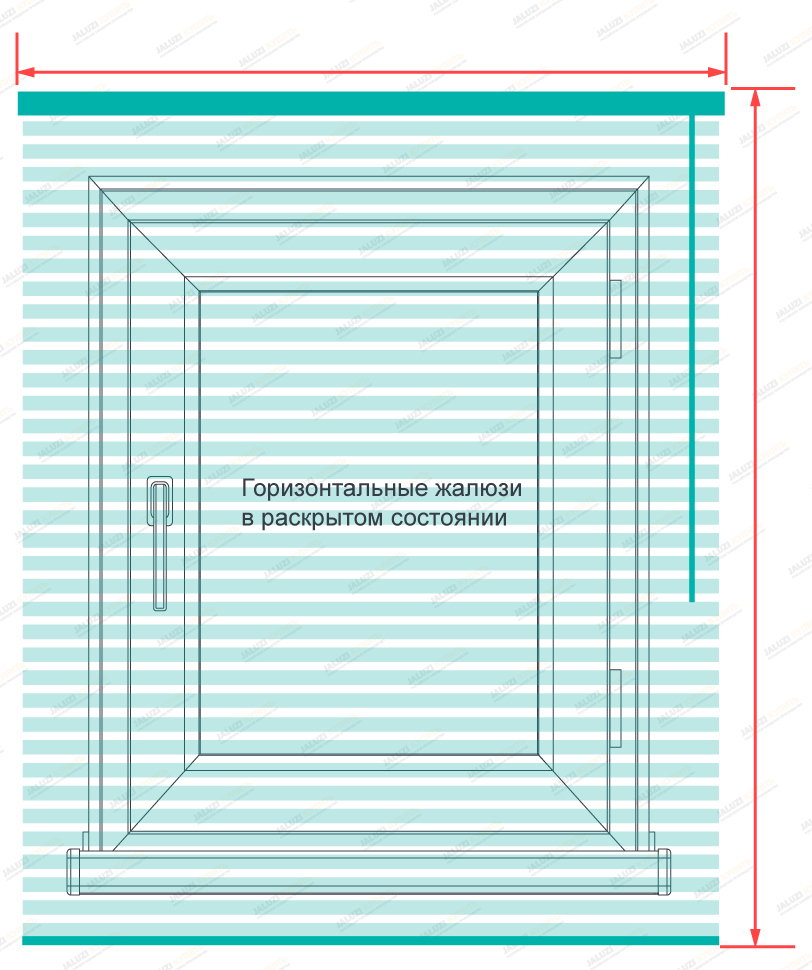

Габаритная ширина: 730 мм.
Ширина ткани: 690 мм.
Ширина по замеру: 650 мм.
Габаритная высота: 1300 мм.
Выезд на замер с образцами изделий и материалов в пределах КАД - БЕСПЛАТНО
Скидки от заводской цены при заказе изделий с дорогими материалами. Сезонные акции!
Доставка заказа в пределах КАД - БЕСПЛАТНО. Стоимость доставки за КАД уточняйте
Укажите габаритную ширину и высоту
Ширина: мм.
Макс.:
Мин.:
Высота:  мм.
Макс.:
Мин.:
Раскрой ткани
Цена: 12 650 руб.

1003, БЕЛАЯ, (18МКМ)

Положить в корзину

На саморезы

При установке горизонтальных жалюзи на саморезы изделие прикручивается к стене, раме или потолку.

Накидные кронштейны

Крепление на накидные кронштейны возможно только на поворотно-откидные створки окна.

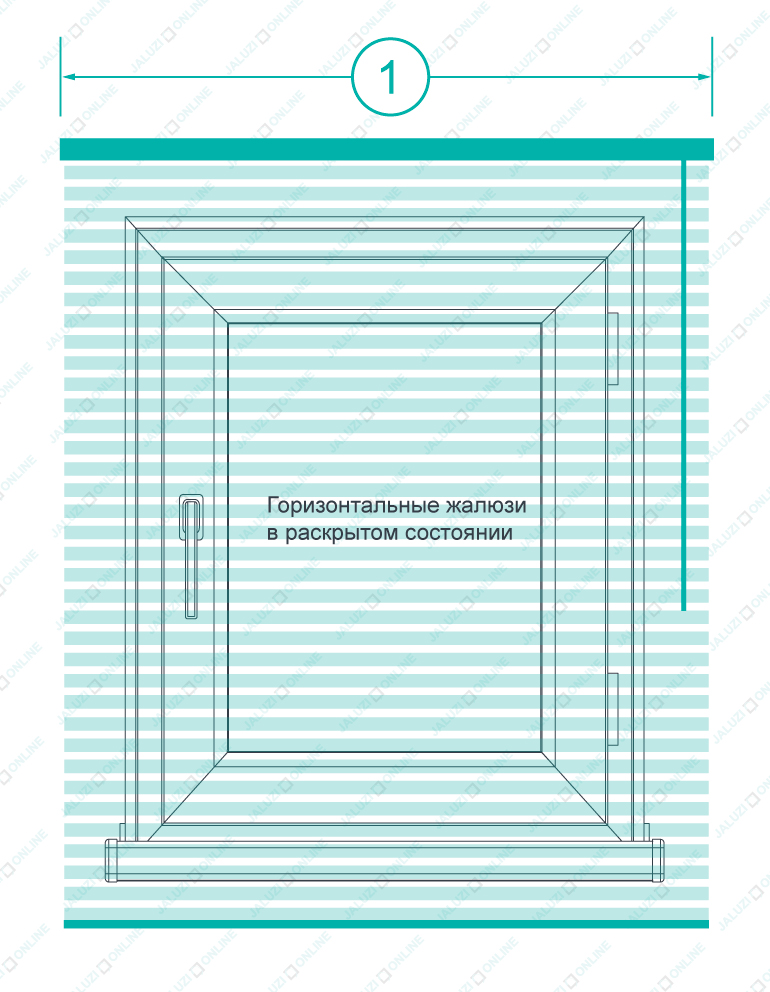

Замер ширины

Замер ширины производится произвольно, но не более 250 см. Габаритная ширина готового изделия будет ровняться ширине по замеру

Обращаем Ваше внимание! Изделие устанавливается строго горизонтально и на одну плоскость. Замеряя ширину необходимо убедится в отсутствии препятствий - трубы отопления и т.п.

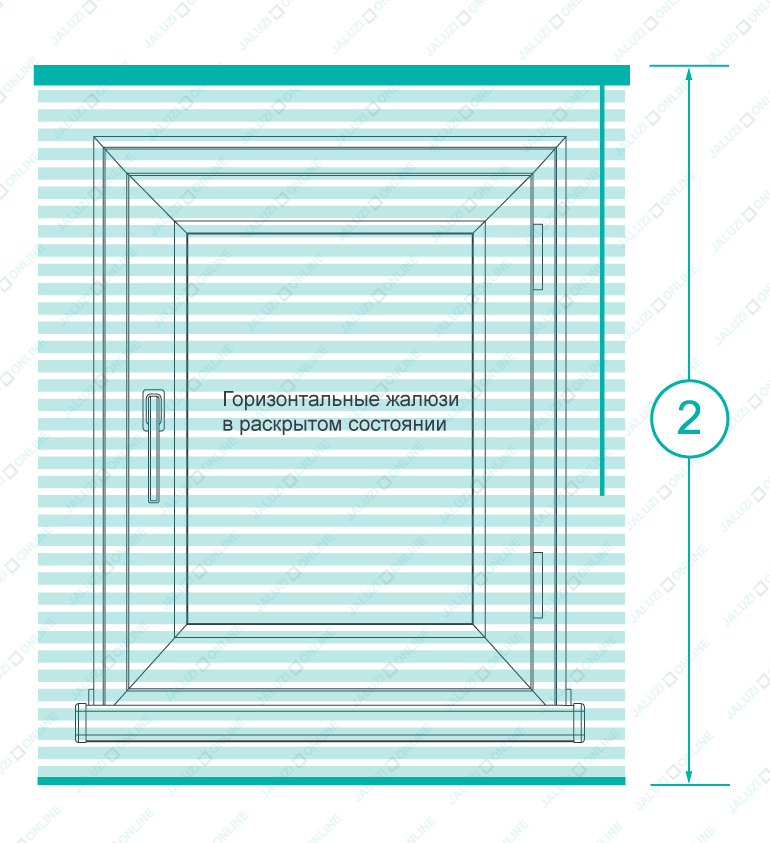

Замер высоты

Замер высоты производится произвольно, но не более 300 см. Габаритная высота готового изделия будет ровняться высоте по замеру

Обращаем Ваше внимание! Изделие устанавливается строго горизонтально и на одну плоскость. Замеряя высоту необходимо убедится в отсутствии препятствий - батарея, подоконник и т.п.

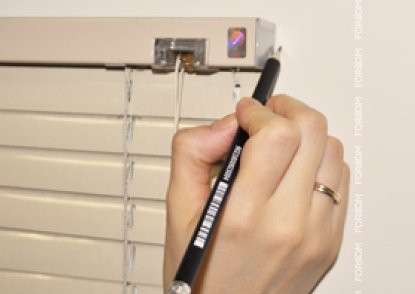

1. Разметка мест крепления

Для определения мест крепления кронштейнов приложите изделие к стене (раме или потолку) горизонтально по уровню. Сделайте разметку по верхней плоскости карниза и по его краям.

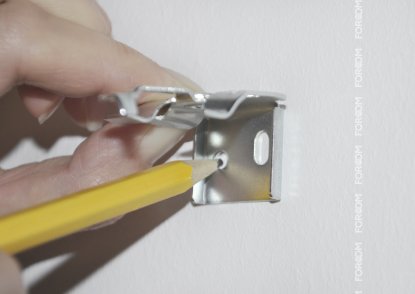

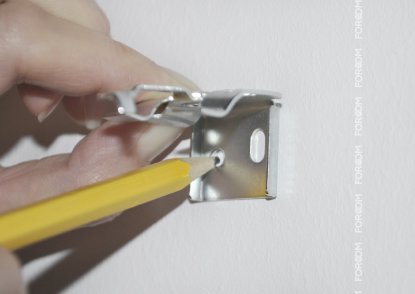

2. Разметка кронштейны

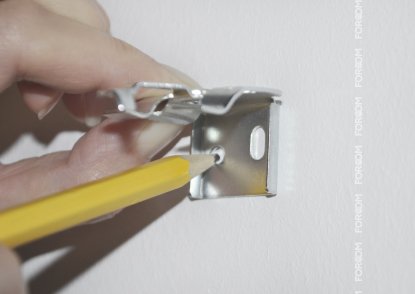

Расположите кронштейны равномерно по всей ширине верхней разметки. Внимание! Кронштейны не должны попадать на внутренние узлы и механизмов управления - отступите от них к центру. Отметьте места для отверстий.

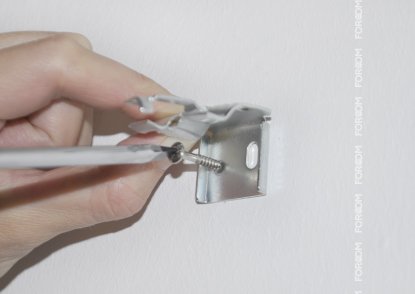

3. Крепление кронштейнов

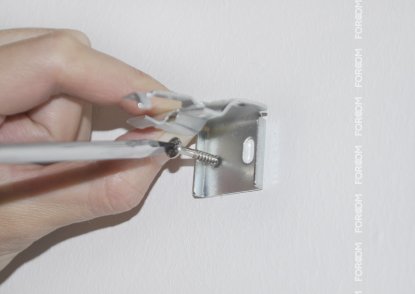

Расположив кронштейн по разметке таким образом чтобы фиксатор защёлки распологался сверху. Прикрутите кронштейн саморезами через монтажные отверстия. Прикрутите все кронштейны.

4. Установка изделия

Раскройте все фиксаторы кронштейнов повернув против часовой стрелки. Вставьте карниз в кронштейны и зафиксируйте его защёлкнув все фиксаторы повернув их по часовой стрелке до конца.

5. Нижний фиксатор

Раскройте жалюзи до конца и прикрутите держатель нижней планки или магнит для фиксации нижней планки, или приклейте магнитный фиксатор скотч (зависит от комплектации) на месте нижнего отвеса.

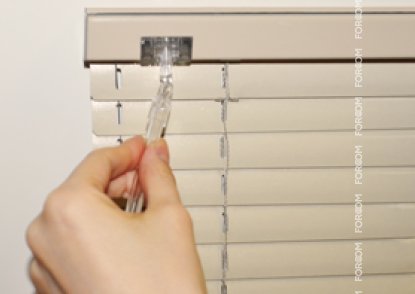

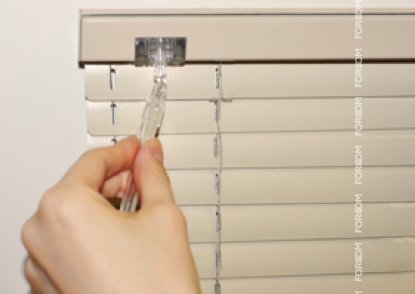

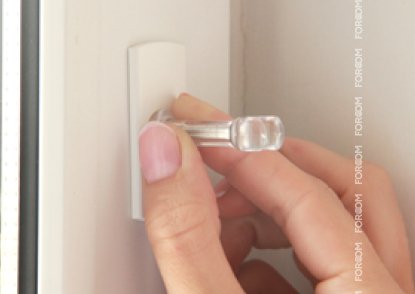

6. Стержень управления

Установите стержень управления поворота ламелей, надев его на крючок который расположен на блоке управления верхнего карниза горизонтальных жалюзи.

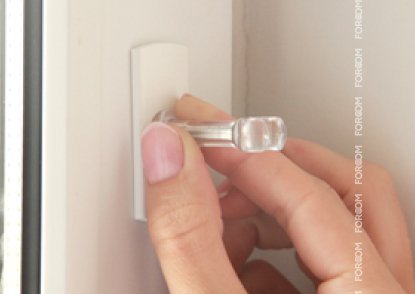

7. Фиксатор стержня управления

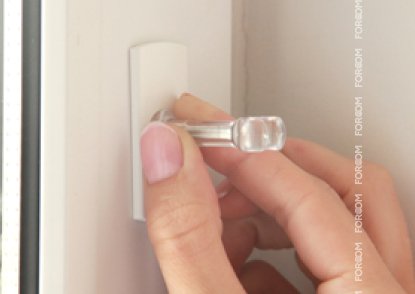

При необходимости, установите фиксатор стержня управления на стену или раму окна со стороны управления.

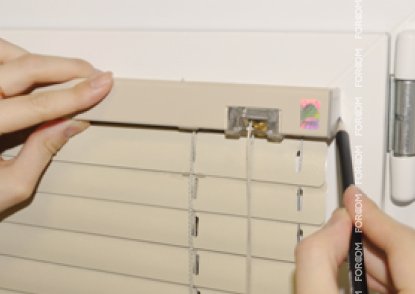

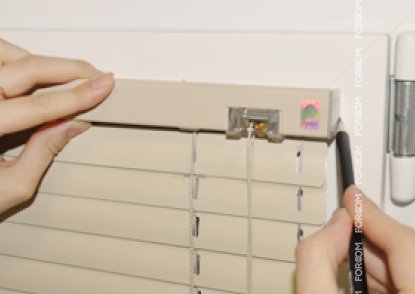

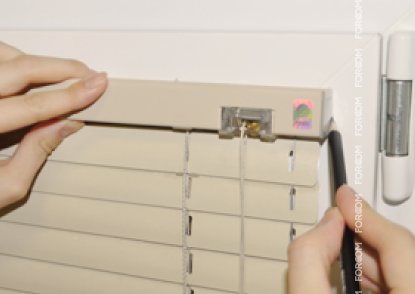

1. Разметка мест крепления

Для определения мест крепления кронштейнов приложите изделие к створке окна горизонтально по уровню. Сделайте разметку по краям с правой и левой стороны верхнего карниза.

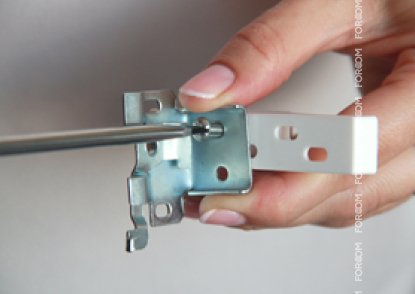

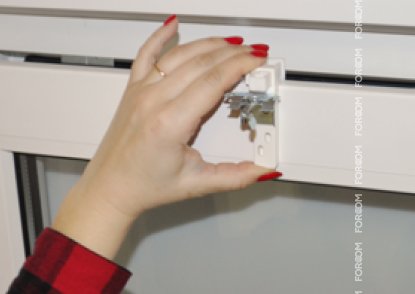

2. Соедините кронштейны

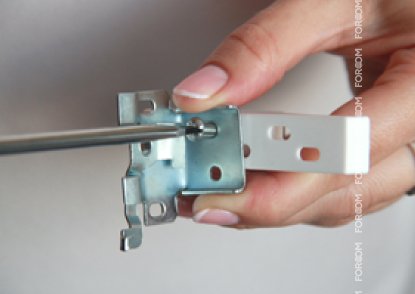

Прикрепите металлический кронштейн к кронштейну для окон ПВХ при помощи винта с гайкой.

3. Размещение кронштейнов

Расположите кронштейны равномерно по всей ширине верхнего края створки окна. Внимание! Кронштейны не должны попадать на внутренние узлы и механизмов управления - отступите от них к центру.

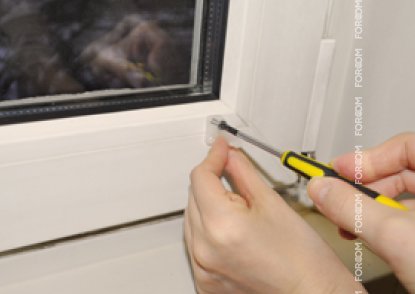

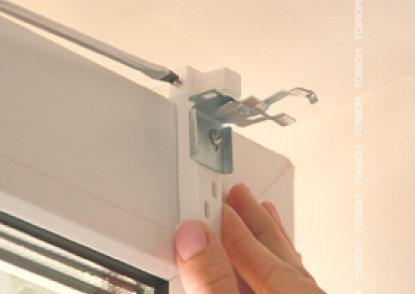

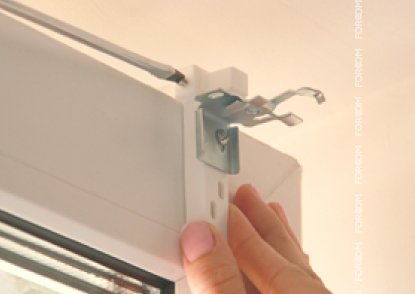

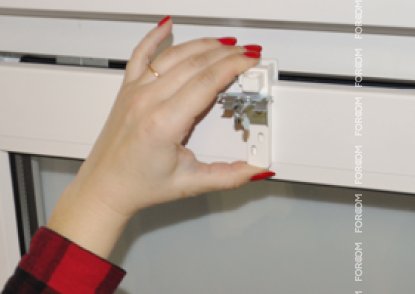

4. Фиксация кронштейнов

Зафиксируйте все кронштейны для окон ПВХ на верхней части створки окна, затянув боковой винт до конца с достаточным усилием.

5. Установка изделия

Раскройте все фиксаторы кронштейнов повернув против часовой стрелки. Вставьте карниз в кронштейны и зафиксируйте его защёлкнув все фиксаторы, повернув их по часовой стрелке до конца.

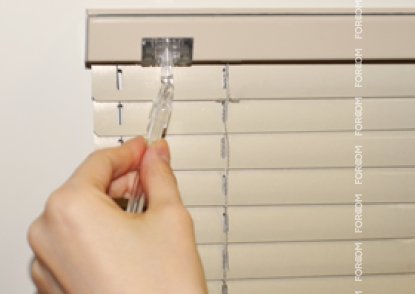

6. Стержень управления

Установите стержень управления поворота ламелей, надев его на крючок который расположен на блоке управления верхнего карниза горизонтальных жалюзи.

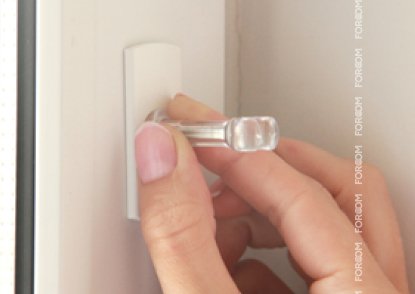

7. Фиксатор стержня управления

При необходимости, установите фиксатор стержня управления на стену или раму окна со стороны управления.

8. Нижний фиксатор

Раскройте жалюзи до конца и прикрутите держатель нижней планки или магнит для фиксации нижней планки, или приклейте магнитный фиксатор скотч (зависит от комплектации) на месте нижнего отвеса.

1. Разметка мест крепления

Для определения мест крепления кронштейнов приложите изделие к створке окна горизонтально по уровню. Сделайте разметку по краям с правой и левой стороны верхнего карниза.

2. Соедините кронштейны

Прикрепите металлический кронштейн к кронштейну для окон ПВХ при помощи винта с гайкой.

3. Размещение кронштейнов

Расположите кронштейны равномерно по всей ширине верхнего края створки окна. Внимание! Кронштейны не должны попадать на внутренние узлы и механизмов управления - отступите от них к центру.

4. Фиксация кронштейнов

Зафиксируйте все кронштейны для окон ПВХ на верхней части створки окна, затянув боковой винт до конца с достаточным усилием.

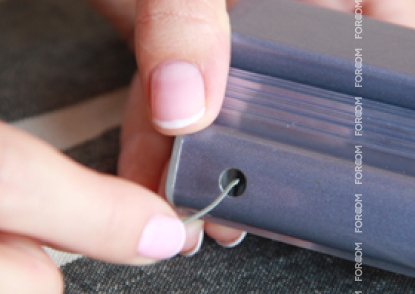

5. Подготовка тросов

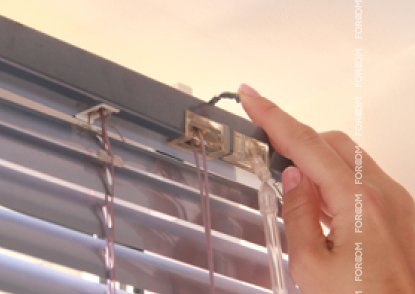

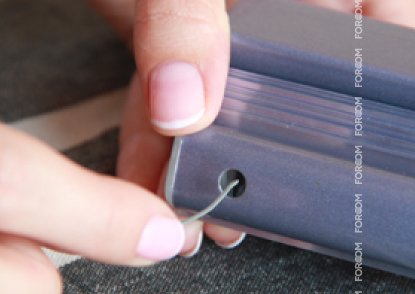

Отмерьте необходимое по высоте количество троса (с запасом 10 см). Закрепите оба троса в фиксаторах троса верхний/рама.

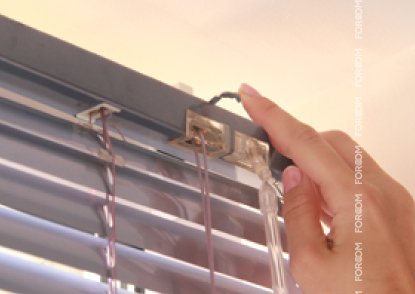

6. Установка тросов

Проденьте тросы через верхний карниз, все ламели и нижнюю планку таким образов чтобы фиксаторы тросов расположились в верхнем карнизе.

7. Установка изделия

Раскройте все фиксаторы кронштейнов повернув против часовой стрелки. Вставьте карниз в кронштейны и зафиксируйте его защёлкнув все фиксаторы, повернув их по часовой стрелке до конца.

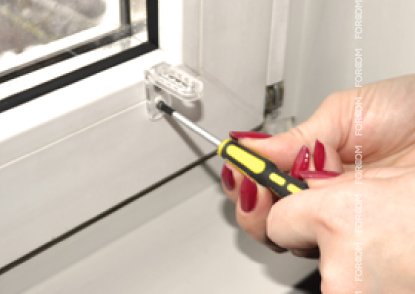

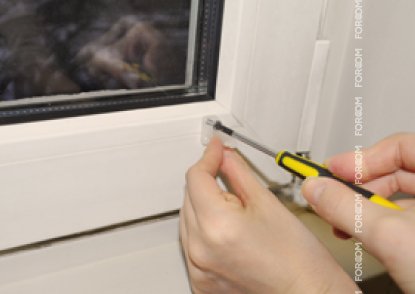

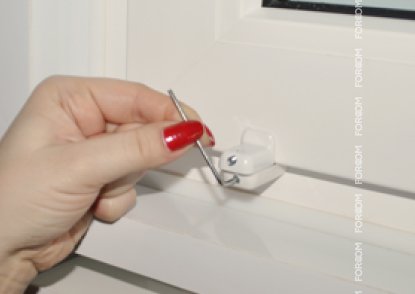

8. Нижние кронштейны

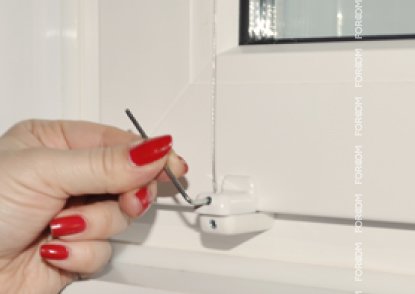

Нижние кронштейны для окон ПВХ устанавливаются на нижнюю часть створки окна. Расположите нижний кронштейн строго напротив верхнего фиксатора троса и закрепите его на раме при помощи шестигранника.

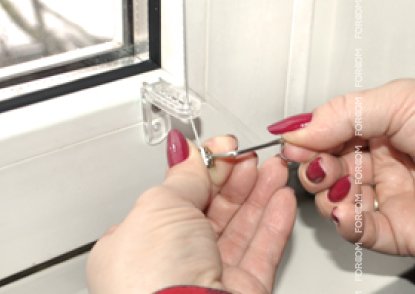

9. Натяжение тросов

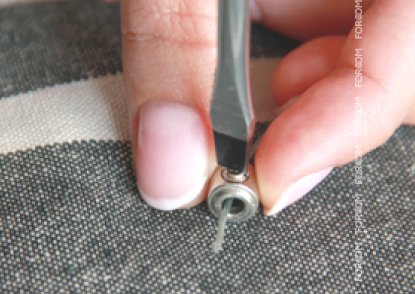

Проденьте трос в установленный нижний кронштейн, натяние его убедившись что трос распологается строго вертикально, и зафиксируйте его при помощи шестигранника.

10. Стержень управления

Установите стержень управления поворота ламелей, надев его на крючок который расположен на блоке управления верхнего карниза горизонтальных жалюзи.

11. Фиксатор стержня управления

При необходимости, установите фиксатор стержня управления на стену или раму окна со стороны управления.

1. Разметка мест крепления

Для определения мест крепления кронштейнов приложите изделие к стене (раме или потолку) горизонтально по уровню. Сделайте разметку по верхней плоскости карниза и по его краям.

2. Разметка кронштейны

Расположите кронштейны равномерно по всей ширине верхней разметки. Внимание! Кронштейны не должны попадать на внутренние узлы и механизмов управления - отступите от них к центру. Отметьте места для отверстий.

3. Крепление кронштейнов

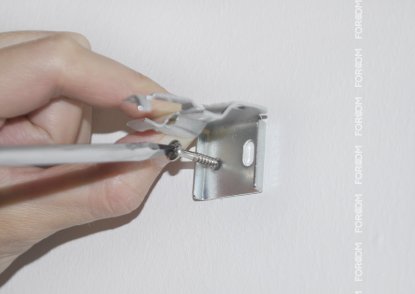

Расположив кронштейн по разметке таким образом чтобы фиксатор защёлки распологался сверху. Прикрутите кронштейн саморезами через монтажные отверстия. Прикрутите все кронштейны.

4. Подготовка тросов

Отмерьте необходимое по высоте количество троса (с запасом 10 см). Закрепите оба троса в фиксаторах троса верхний/рама.

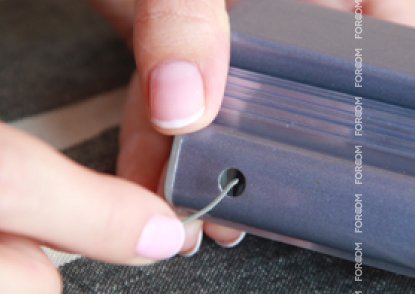

5. Установка тросов

Проденьте тросы через верхний карниз, все ламели и нижнюю планку таким образов чтобы фиксаторы тросов расположились в верхнем карнизе.

6. Установка изделия

Раскройте все фиксаторы кронштейнов повернув против часовой стрелки. Вставьте карниз в кронштейны и зафиксируйте его защёлкнув все фиксаторы, повернув их по часовой стрелке до конца.

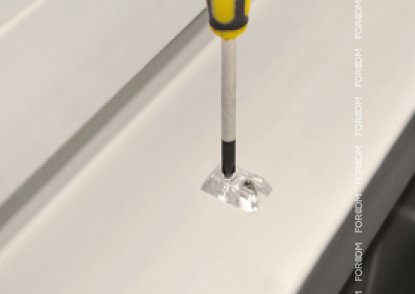

7. Фиксатор троса нижний

Фиксаторы троса нижний/подоконник устанавливаются на нижнюю часть подоконника. Расположите фиксатор троса строго напротив верхнего фиксатора троса и закрепите его на подоконнике при помощи самореза.

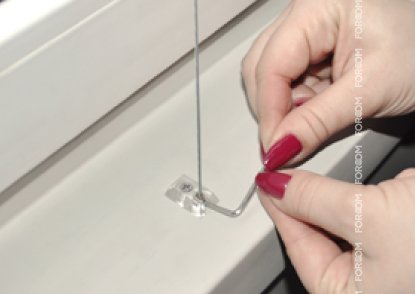

8. Натяжение тросов

Проденьте трос в установленный нижний фиксатор, натяние его убедившись что трос распологается строго вертикально, и зафиксируйте его при помощи шестигранника.

9. Стержень управления

Установите стержень управления поворота ламелей, надев его на крючок который расположен на блоке управления верхнего карниза горизонтальных жалюзи.

10. Фиксатор стержня управления

При необходимости, установите фиксатор стержня управления на стену или раму окна со стороны управления.

1. Разметка мест крепления

Для определения мест крепления кронштейнов приложите изделие к стене (раме или потолку) горизонтально по уровню. Сделайте разметку по верхней плоскости карниза и по его краям.

2. Разметка кронштейны

Расположите кронштейны равномерно по всей ширине верхней разметки. Внимание! Кронштейны не должны попадать на внутренние узлы и механизмов управления - отступите от них к центру. Отметьте места для отверстий.

3. Крепление кронштейнов

Расположив кронштейн по разметке таким образом чтобы фиксатор защёлки распологался сверху. Прикрутите кронштейн саморезами через монтажные отверстия. Прикрутите все кронштейны.

4. Подготовка тросов

Отмерьте необходимое по высоте количество троса (с запасом 10 см). Закрепите оба троса в фиксаторах троса верхний/рама.

5. Установка тросов

Проденьте тросы через верхний карниз, все ламели и нижнюю планку таким образов чтобы фиксаторы тросов расположились в верхнем карнизе.

6. Установка изделия

Раскройте все фиксаторы кронштейнов повернув против часовой стрелки. Вставьте карниз в кронштейны и зафиксируйте его защёлкнув все фиксаторы, повернув их по часовой стрелке до конца.

7. Фиксатор троса нижний

Фиксаторы троса нижний/рама устанавливаются на нижнюю часть рамы окна. Расположите фиксатор троса строго напротив верхнего фиксатора троса и закрепите его на раме при помощи самореза.

8. Натяжение тросов

Проденьте трос в установленный нижний фиксатор, натяние его убедившись что трос распологается строго вертикально, и зафиксируйте его при помощи шестигранника.

9. Стержень управления

Установите стержень управления поворота ламелей, надев его на крючок который расположен на блоке управления верхнего карниза горизонтальных жалюзи.

10. Фиксатор стержня управления

При необходимости, установите фиксатор стержня управления на стену или раму окна со стороны управления.
